Vilka är dimensionerna på vanliga distansspolar?

Spacer Spools är viktiga komponenter i olika industriella tillämpningar, särskilt inom olje- och gassektorn. De spelar en avgörande roll för att säkerställa korrekt anpassning och avstånd mellan olika utrustningsdelar. Som en avståndsspolleverantör har jag i djup kunskap om dimensionerna på vanliga distansspolar, som jag är angelägen om att dela med dig.

Förstå distansspolar

Spacer spolar är korta rörlängder med flänsar i båda ändarna. De används för att fylla klyftan mellan två andra flänsade komponenter, såsom ventiler, pumpar eller andra rörelement. Deras primära funktion är att tillhandahålla det nödvändiga utrymmet för korrekt installation, underhåll och drift av den anslutna utrustningen. Måtten på distansspolarna bestäms noggrant baserat på de specifika kraven i applikationen.

Viktiga dimensioner på distansspolen

1. Längd

Längden på en distansspol är en av de mest kritiska dimensionerna. Det bestäms av avståndet som måste fyllas mellan de två parningsflänsarna i den anslutna utrustningen. I industriella miljöer kan längderna variera mycket. För små applikationer kan distansspolar vara så korta som några centimeter. I vissa instrumenteringsrörssystem är till exempel distansspolar med längder på 2 - 6 tum vanliga.

I större olje- och gasledningsprojekt kan distansspolar vara flera meter långa. Till exempel, i en brunnshuvudmontering används ofta distansspolar med längder som sträcker sig från 12 tum till 36 tum. Längden specificeras vanligtvis av teknisk design av det övergripande systemet för att säkerställa att alla komponenter passar exakt ihop.

2. Diameter

Diametern på en distansspol är en annan viktig dimension. Den måste matcha diametern på rören eller utrustningen som den ansluter. Vanliga diametrar sträcker sig från små storlekar, såsom 1/2 tum eller 3/4 tum, som används i lågt flödes- eller instrumenteringslinjer, till stora diametrar som 24 tum eller ännu större i rörledningar med hög kapacitet.

Inom olje- och gasindustrin beror diametervalet på faktorer såsom flödeshastigheten för vätskan (olja, gas eller vatten), systemets tryck och de totala kapacitetskraven. Till exempel kan en högtryck, hög flödesrörsledning av råolja kräva en distansspol med en stor diameter för att rymma den stora vätskevolymen.

3. Flänsdimensioner

Flänsarna på en distansspol är avgörande för dess korrekta anslutning till annan utrustning. Flänsdimensioner inkluderar flänsstorleken, bultcirkeldiametern (BCD), antal bulthål och bulthåldiameter.

• Flänsstorlek: Detta är relaterat till den nominella rörstorleken (NPS) för distansspolen. Till exempel kommer en 4 -tums distansspol att ha 4 -tums flänsar. Flänsstorlekar standardiseras enligt branschstandarder som ASME B16.5 i USA.
• Boltcirkeldiameter (BCD): BCD är diametern på cirkeln som bildas av mitten av bulthålen i flänsen. Det är en viktig dimension för att säkerställa att bultarna kan justeras ordentligt och ansluta distansspolen till parningsflänsarna. BCD är också standardiserad och varierar beroende på flänsstorleken.
• Antal bulthål: Antalet bulthål i en fläns beror på flänsstorleken och tryckklassificeringen. Mindre flänsar kan ha 4 eller 8 bulthål, medan större flänsar kan ha 12, 16 eller fler bulthål. Antalet bulthål är utformat för att ge tillräcklig klämkraft för att hålla flänsarna samman under systemets driftstryck.
• Bulthåldiameter: Denna dimension bestäms av storleken på de bultar som används för anslutningen. Det måste vara tillräckligt stort för att bultarna kan passera lätt men tillräckligt små för att säkerställa en korrekt passform och klämkraft.

Bransch - specifika dimensioner

Olje- och gasindustri

Inom olje- och gasindustrin används distansspolar i olika applikationer, inklusive brunnsmonteringar, rörledningsanslutningar och raffinaderiutrustning.

• Tja - huvudmonteringar: I brunnshuvudsystem används distansspolar för att ansluta olika komponenter somHölje,Slanghuvudspolenoch ventiler. Dessa distansspolar måste utformas för att motstå höga tryck och hårda miljöförhållanden. De har ofta stora diametrar (t.ex. 13 5/8 tum eller 20 tum) och specifika flänsbetyg för att uppfylla API (American Petroleum Institute).
• Rörledningsanslutningar: För långväga avståndsrörningar används distansspolar för att ansluta olika delar av rörledningen eller för att ansluta rörledningen till pumpstationer eller lagringsanläggningar. Måtten på dessa distansspolar bestäms av rörledningsdiametern, tryckklassificering och typen av vätska som transporteras.

Kemisk industri

I den kemiska industrin används distansspolar för att ansluta olika kemiska bearbetningsutrustning såsom reaktorer, destillationskolonner och pumpar. Måtten på distansspolar i den kemiska industrin bestäms ofta av de kemiska kompatibilitetskraven, driftstemperaturen och trycket och kemikaliets flödeshastighet.

Till exempel, i ett högt temperatur och högt tryck kemiskt reaktorsystem, måste distansspolar vara gjorda av material som kan motstå korrosion och termisk expansion. Diametern och längden på distansspolarna är utformade för att säkerställa korrekt flödesfördelning och för att rymma eventuell expansion eller sammandragning av utrustningen under drift.

Anpassade - gjorda dimensioner

Även om det finns vanliga dimensioner för distansspolar, kräver många applikationer anpassade avståndsspolar. Anpassade dimensioner är nödvändiga när standardstorlekarna inte uppfyller de specifika kraven i projektet.

Till exempel, i en unik industriell installation där avståndet mellan två utrustningstycken inte är en standardlängd, måste en anpassad avståndsspolen tillverkas. På samma sätt, om applikationen kräver en icke -standardflänsstorlek eller ett speciellt material, är en anpassad avståndsspolen lösningen.

Som leverantör av distansspolar har vi expertis och kapacitet för att tillverka anpassade distansspolar. Vårt ingenjörsteam arbetar nära med kunderna för att förstå deras specifika krav och design av distansspolar som uppfyller deras exakta behov.

Betydelsen av korrekta dimensioner

Att använda distansspolar med rätt dimensioner är avgörande för korrekt funktion och säkerhet för det övergripande systemet. Felaktiga dimensioner kan leda till flera problem:

• Läckage: Om flänsdimensionerna inte matchar eller längden är felaktig kan det resultera i läckage av vätskan eller gasen som transporteras. Läckage kan orsaka miljöföroreningar, säkerhetsrisker och produktförlust.
• Utrustningsskada: Felaktigt storleksavståndsspolar kan sätta ytterligare stress på den anslutna utrustningen, vilket kan leda till för tidigt slitage eller till och med utrustningsfel.
• Installationssvårigheter: Felaktiga dimensioner kan göra installationsprocessen svårare och tid - konsumtion, vilket ökar den totala projektkostnaden.

Relaterade komponenter och deras påverkan på distansspolens dimensioner

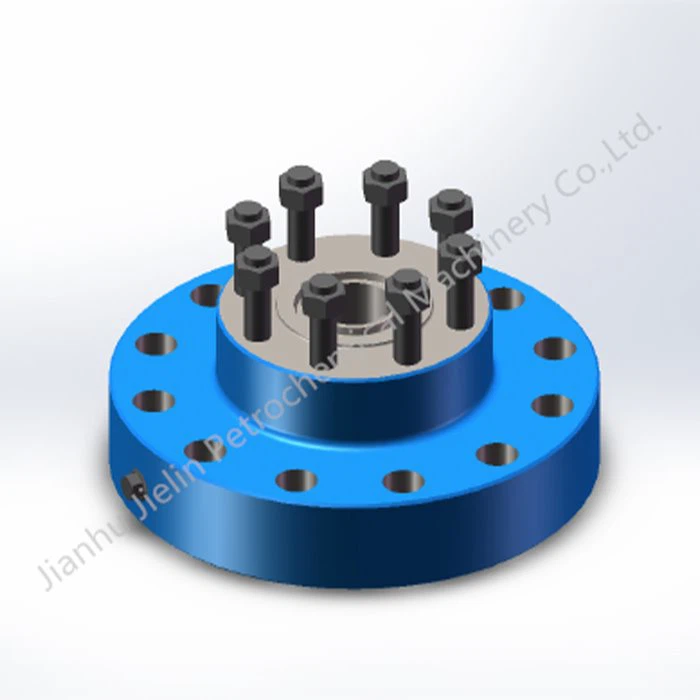

Distansspolar används ofta i samband med andra komponenter somFlänsadaptrar. Flänsadaptrar används för att ansluta flänsar av olika storlekar eller typer. När du använder flänsadaptrar måste dimensionerna på distansspolen justeras i enlighet därmed för att säkerställa en korrekt passform.

Till exempel, om en flänsadapter används för att ansluta en liten diameterfläns till en stor diameterfläns, måste distansspolen utformas för att rymma förändringen i diameter och den extra längd som introduceras av flänsadaptern.

Slutsats

Sammanfattningsvis bestäms dimensionerna på vanliga distansspolar av olika faktorer, inklusive applikationen, den anslutna utrustningen och industristandarderna. Som leverantör av distansspolar förstår vi vikten av att tillhandahålla högkvalitativa distansspolar med exakta dimensioner. Oavsett om du behöver standard- eller skräddarsydda distansspolar, har vi erfarenhet och resurser för att uppfylla dina krav.

Om du behöver distansspolar för ditt projekt uppmuntrar vi dig att kontakta oss för en detaljerad diskussion. Vårt team av experter kommer att arbeta med dig för att förstå dina behov och ge dig de bästa lösningarna. Vi ser fram emot möjligheten att samarbeta med dig om ditt nästa projekt.

Referenser

• ASME B16.5 Standard för rörflänsar och flänsade beslag
• API -standarder för olje- och gasutrustning
